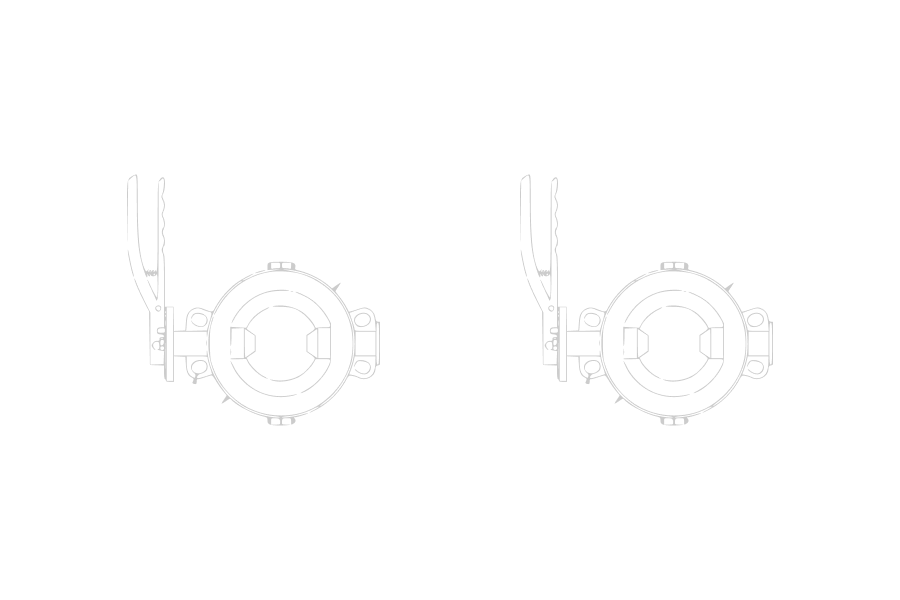

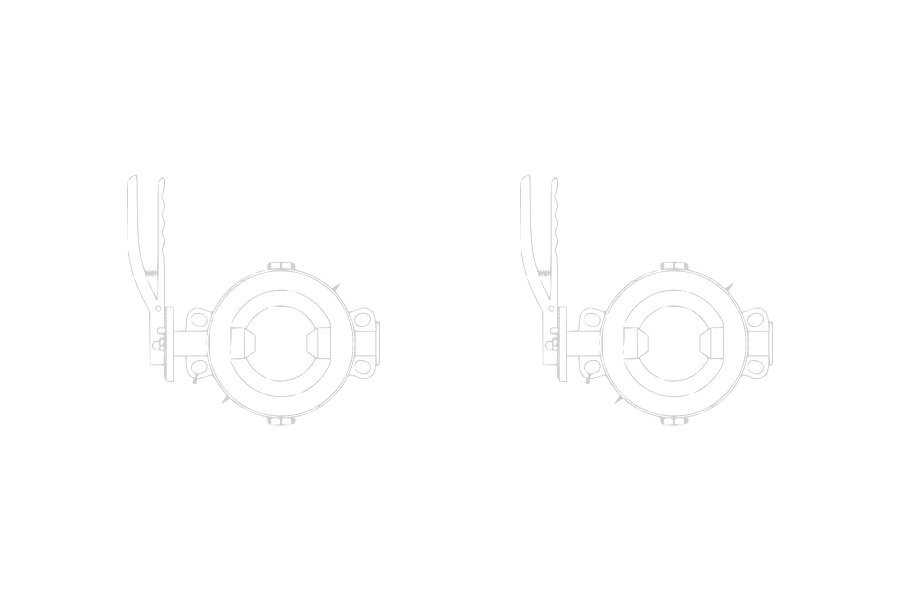

Материал корпуса и диска
Хладостойкая сталь 09Г2С
Низколегированная сталь 09Г2С — это экономически эффективный стандарт для массового производства крупногабаритной трубопроводной арматуры (включая трех- и четырехэксцентриковые дисковые затворы), выступающий базовым решением для объектов большой энергетики (ТЭЦ, ГРЭС) и ЖКХ. Благодаря отличной свариваемости и высокой хладостойкости, предотвращающей хрупкое разрушение металла при температурах до –60°C, затворы из этого сплава обеспечивают надежное управление масштабными потоками в магистральных теплосетях, системах водоснабжения, а также на трубопроводах технологического пара и конденсата. Помимо сетевого хозяйства и коммунальной энергетики, сферы применения материала охватывают нефтегазовую отрасль при транспортировке природного газа, товарной нефти и нефтепродуктов на компрессорных и насосных станциях. Арматура из стали 09Г2С также широко востребована в системах промышленного оборотного водоснабжения и на магистралях сжатого воздуха, азота и инертных газов на предприятиях химического, нефтехимического и металлургического комплексов.
Нержавеющая сталь 12Х18Н10Т
Коррозионностойкая аустенитная сталь 12Х18Н10Т (мировые аналоги — AISI 321, 1.4541) — это базовый конструкционный материал для нефтегазового, химического и энергетического комплексов. Легирование хромом, никелем и титаном надежно защищает металл от межкристаллитной коррозии при сварке и нагреве, что делает его отличным решением для транспортировки нейтральных углеводородов, очищенных нефтепродуктов, а также растворов кислот и слабоконцентрированных органических кислот при умеренных температурах. Высокая жаропрочность и механическая стабильность сплава позволяют оборудованию высокого давления надежно работать в условиях контакта с перегретым водяным паром, дымовыми и выхлопными газами при температурах до +500°C. При этом для жидких химических сред допустимые температуры эксплуатации существенно ниже. Сплав не предназначен для работы с восстановительными кислотами (соляной, плавиковой, серной) и растворами с высокой концентрацией хлоридов, а его долговечная эксплуатация без дополнительных защитных покрытий рассчитана на условия умеренного климата (без прямого воздействия прибрежной морской атмосферы).
Корпус хладостойкая 09Г2С Диск нержавеющая 12Х18Н10Т
Использование комбинированных материалов в конструкции затворов — корпуса из хладостойкой стали 09Г2С и диска из нержавеющей 12Х18Н10Т — обеспечивает надежную и экономичную работу оборудования в условиях холодного климата. Корпус из 09Г2С гарантирует прочность при низких температурах, а совпадение его коэффициента термического расширения с материалом труб исключает напряжения и разгерметизацию фланцевых соединений при температурных перепадах. В свою очередь, нержавеющий запорный диск защищает внутренние узлы от эрозионного износа и химической агрессии среды. Такое решение идеально подходит для стабильной транспортировки природного газа, нефтепродуктов, пара и технической воды.
Нержавеющая с молибденом 10Х17Н13М2Т
Сталь 10Х17Н13М2Т (мировые аналоги — AISI 316Ti, SUS316Ti) является базовым решением для работы в слабо- и умеренноагрессивных хлоридсодержащих средах. Благодаря легированию молибденом сплав формирует устойчивую пассивирующую пленку, обеспечивая повышенную химическую инертность там, где стандартные марки 08Х18Н10 (AISI 304) или 12Х18Н10Т (AISI 321) выходят из строя из-за питтинговой (точечной) коррозии. Материал стабилен в растворах органических кислот (уксусной, муравьиной), чистой фосфорной кислоте, а также в промышленных водах с умеренной концентрацией хлоридов (до 1000–2000 мг/л). Несмотря на широкую применимость, материал имеет строго определенные границы. Он не предназначен для постоянного контакта с морской водой и концентрированными рассолами из-за риска щелевой коррозии. В сильноокислительных средах, таких как концентрированная азотная кислота, использование этой стали неэффективно (в них предпочтительнее безмолибденовые марки 12Х18Н10Т или 304L), а в соляной и серной кислотах защитный слой теряет стабильность. Для подобных жестких условий эксплуатационной альтернативой выступают титановые сплавы или никелевые материалы семейства Hastelloy (в частности, Hastelloy C-276).
Нержавеющая килотостойкая 06ХН28МДТ
Сплав 06ХН28МДТ (главный международный аналог — Alloy 20 / UNS N08020, а также близкая по классу сталь AISI 904L) предназначен для работы в жестких гидрохимических средах, где возможности стандартных нержавеющих марок исчерпаны. Синергия высокого содержания никеля, молибдена и меди обеспечивает сплаву исключительную стабильность в восстановительных условиях, а также абсолютную устойчивость к коррозионному растрескиванию под напряжением и межкристаллитной коррозии. Ключевая специализация этого материала — эксплуатация в серной кислоте (до 80% при температурах до +60°C), а также в горячей экстракционной фосфорной кислоте с примесями хлоридов и фторидов в производстве минеральных удобрений. В нефтегазохимии и органическом синтезе сплав успешно применяется при транспортировке технологических растворов с умеренным содержанием сероводорода (H₂S) и хлоридов. При этом материал имеет четко определенные границы применимости: он неэффективен в сильноокислительных средах, таких как концентрированная и дымящая азотная кислота, и не заменяет специализированные сплавы при работе с соляной или плавиковой кислотами. Тем не менее, для большинства сложных промышленных задач выбор 06ХН28МДТ является экономически оптимальным инженерным решением, обеспечивающим максимальный рабочий ресурс оборудования перед вынужденным переходом на значительно более дорогостоящие титан или никелевые сплавы группы Hastelloy.
Никель-алюминиевая бронза БрА9Ж4Н4Мц1
Алюминиево-никелевая бронза БрА9Ж4Н4Мц1 (международный аналог — C95800) — специализированный сплав для хлоридсодержащих сред и морской воды, превосходящий многие высоколегированные нержавеющие стали по коррозионной стойкости и обладающий высокой естественной сопротивляемостью биологическому обрастанию. При контакте с агрессивными водными средами материал обеспечивает долговременную химическую стабильность, эффективно работая с сырой, профильтрованной и хлорированной морской водой, а также с балластными и трюмными водами на морских платформах и судах. Сплав широко применяется в опреснительных комплексах, где устойчиво контактирует с горячими солевыми рассолами и дистиллятами, а также в морских системах пожаротушения и контурах промышленного охлаждения. Химическая инертность бронзы позволяет использовать ее в технологических процессах с растворами неокисляющих солей, слабощелочными средами, разбавленными органическими кислотами и очищенными углеводородными смесями без содержания сероводорода (H₂S).
Титановый сплав ВТ1-0
Нелегированный титан марки ВТ1-0 (мировой аналог — Titanium Grade 2) — базовый конструкционный материал для крупногабаритной арматуры и магистралей, транспортирующих сильноокислительные и хлоридсодержащие среды. Металл обладает абсолютной химической инертностью к влажному газообразному хлору, гипохлоритам, диоксиду хлора (ClO₂), водным растворам азотной и хромовой кислот, а также к растворам солей-окислителей (FeCl₃, CuCl₂). Благодаря этому ВТ1-0 является отраслевым стандартом в процессах отбелки целлюлозы, мембранном электролизе каустической соды, гидрометаллургии, высокотемпературном опреснении воды и в обвязке реакторов PTA (синтез терефталевой кислоты в среде уксусной и бромистоводородной кислот). Материал сохраняет стабильность структуры и высокую стойкость к жидкостной эрозии в широком диапазоне температур: до +315°C в нейтральных и слабоокислительных средах, до +250°C в процессах органического синтеза и до +150…+200°C в сероводородсодержащих средах нейтрального характера (при отсутствии условий для водородного охрупчивания). Высокая способность к мгновенной самопассивации позволяет арматуре из ВТ1-0 надежно дросселировать высокоскоростные агрессивные потоки чистых жидких и газовых сред. При высокой химической стойкости титан имеет строго определенные границы применения: он категорически запрещен к эксплуатации в сухом хлоре (при содержании влаги < 0.5%) из-за риска мгновенного самовоспламенения, в плавиковой кислоте (HF), а также в безводной азотной кислоте (H₂O < 2%). Для работы с сухим хлором и фтористоводородными средами технологической альтернативой титану выступает медно-никелевый сплав Monel 400.
Duplex 2205
Ферритно-аустенитный дуплексный сплав 03Х22Н5АМ2 (международные аналоги — Duplex 2205 / UNS S32205) — это высокопрочный конструкционный материал, специально разработанный для производства надежной запорно-регулирующей арматуры. Двухфазная структура обеспечивает металлу предел текучести, почти в два раза превышающий показатели традиционных аустенитных сталей серии 316, что гарантирует жесткость корпусов и внутренних узлов без деформаций при высоких рабочих давлениях. Наличие ферритной фазы и высокий индекс сопротивления питтингу (PREN ≥ 35) надежно блокируют хлоридное коррозионное растрескивание под напряжением. Как и для всех ферритно-аустенитных сталей, строгим эксплуатационным ограничением выступает верхний температурный порог +250°C, превышение которого ведет к структурному охрупчиванию металла из-за выделения сигма-фазы. Материал активно применяется в нефтегазовом секторе при транспортировке углеводородных смесей, содержащих влажный углекислый газ (CO₂), хлориды и ограниченные концентрации сероводорода (H₂S) в рамках требований стандарта NACE MR0175 / ISO 15156. В опреснительных комплексах и системах водоочистки сплав эффективно используется в оборудовании обратного осмоса для перекачки солоноватых вод и обескислороженных солевых растворов. Потенциал дуплекса 2205 также широко реализован в химической и целлюлозно-бумажной отраслях: химическая инертность позволяет арматуре стабильно функционировать в экстракционной фосфорной кислоте (до +100°C), слабоконцентрированных органических кислотах, а также на линиях щелочной варки целлюлозы и промывки сульфатных щелоков.
Super Duplex 2507
Супердуплексный сплав 02Х25Н7М4 (международные аналоги — Super Duplex 2507 / UNS S32750) — это конструкционный материал экстра-класса, разработанный для производства запорно-регулирующей арматуры, работающей в высоконагруженных и коррозионно-агрессивных средах. Благодаря высокому уровню легирования хромом (25%), молибденом (4%) и азотом, сплав обладает экстремально высоким индексом сопротивления питтинговой коррозии (PREN ≥ 42) и выдающейся механической прочностью. Предел текучести этого металла почти в два раза превосходит показатели базового дуплекса 2205 и аустенитных сталей серии 316, что гарантирует абсолютную жесткость корпусов и внутренних узлов арматуры без пластических деформаций при колоссальных рабочих давлениях. Как и для всех ферритно-аустенитных сталей, строгим эксплуатационным ограничением выступает верхний температурный порог +250°C, превышение которого ведет к структурному охрупчиванию металла из-за выделения сигма-фазы. Материал является приоритетным решением для шельфовой нефтегазодобычи, обеспечивая надежное перекрытие скважинных флюидов с высокой концентрацией хлоридов, влажного углекислого газа (CO₂) и умеренным содержанием сероводорода (H₂S) в пределах ограничений стандарта NACE MR0175 / ISO 15156. На опреснительных комплексах и в морском инжиниринге сплав безотказно контактирует с морской водой и высокотемпературными солевыми рассолами, демонстрируя высочайшую сопротивляемость питтингу и щелевой коррозии в узких зазорах уплотнений. Выдающийся потенциал металла также востребован в химическом синтезе, нефтегазохимии и гидрометаллургии при транспортировке сложных жидких сред. Химическая стойкость позволяет арматуре стабильно функционировать в экстракционной фосфорной кислоте с примесями галогенов, органических кислотах и концентрированных солевых растворах.
Hastelloy C-276
Сверхкислотостойкий никель-молибден-хромовый сплав ХН65МВУ (мировые аналоги — Hastelloy C-276 / UNS N10276) — это классический базовый материал для производства запорной арматуры, работающей в условиях высокой химической агрессии. Химическая матрица с высоким содержанием молибдена (16%) и хрома (16%) обеспечивает металлу эталонную стойкость в чистых восстановительных средах и растворах с высокой концентрацией галогенов. Сплав выступает приоритетным решением для процессов перекачки соляной кислоты умеренной концентрации (а также концентрированной при температурах до +60°C), серной кислоты в широком диапазоне концентраций (включая разбавленные кипящие растворы), влажного газообразного хлора, гипохлоритов и диоксида хлора. Высокая химическая пассивность металла гарантирует стабильную эксплуатацию оборудования при контакте с горячей уксусной и муравьиной кислотами, уксусным ангидридом, плавиковой кислотой, а также концентрированными растворами хлоридов железа и меди. На технологических линиях крупного сечения арматура из сплава ХН65МВУ востребована в установках сероочистки дымовых газов (FGD), где противостоит воздействию агрессивных сернистых конденсатов и кислых паров. Сплав является проверенным мировым стандартом для производств диоксида титана хлорным способом, установок синтеза изоцианатов (MDI/TDI), реакторов получения уксусной кислоты, комплексов регенерации отработанных кислот и процессов гидрометаллургического выщелачивания, где нержавеющие и дуплексные стали подвержены мгновенному питтингу и растрескиванию. Рабочий предел в кислых жидких средах составляет до +150…+200°C (вплоть до точек кипения при атмосферном давлении), а для сухих горячих газов достигает +675°C без риска температурной деформации. Использование этого материала в системах транспортировки высокосернистых пластовых флюидов, экстракционной фосфорной кислоты с примесями галогенов и на участках термического обезвреживания промышленных отходов гарантирует максимальный межремонтный ресурс оборудования на самых ответственных объектах.
Hastelloy C-22
Экстремально кислотостойкий никель-хром-молибденовый сплав ХН60МВТ (мировые аналоги — Hastelloy C-22 / UNS N06022) представляет собой новое поколение никелевых сплавов, созданное как прямое усовершенствование марки C-276. Сплав полностью перекрывает коррозионную стойкость своего предшественника, но за счет увеличенной доли хрома (22% против 16%) и сбалансированного легирования молибденом (13%) и вольфрамом (3%) кардинально превосходит его в сильноокислительных и смешанных средах. Металл абсолютно инертен в горячей азотной кислоте, травильных смесях плавиковой и азотной кислот, а также в растворах солей-окислителей (трехвалентного железа и меди). Главное преимущество сплава — универсальность: он сохраняет пассивность при технологических сдвигах pH и внезапных переходах среды из восстановительной в окислительную, полностью исключая риск питтингового и щелевого разрушения уплотнительных зон арматуры. Промышленное применение сплава C-22 охватывает наиболее критические и непредсказуемые участки: обвязку крупнотоннажных реакторов химического синтеза, линии регенерации отработанных кислот, установки хлорной отбелки целлюлозы и блоки электролиза. Арматура из ХН60МВТ гарантирует максимальную надежность в скрубберах сероочистки (FGD), секциях квенчинга (резкого охлаждения агрессивных газов) и на объектах термической нейтрализации высокотоксичных стоков. Для жидких агрессивных сред под давлением рабочий предел составляет +200…+250°C (и вплоть до точек кипения при атмосферном давлении), а в сухих горячих газах металл сохраняет стабильность структуры до +400°C (кратковременно до +675°C в аварийных режимах). Сплав ХН60МВТ выступает ультимативным инженерным решением для задач, где химические нагрузки превосходят возможности стандартного Hastelloy C-276.
Inconel 625
Жарокислотостойкий никель-хром-молибденовый сплав ХН75МБТЮ (мировые аналоги — Inconel 625 / UNS N06625 / W.Nr. 2.4856) — это высокопрочный конструкционный материал, сочетающий исключительную коррозионную стойкость с высочайшей усталостной прочностью. Благодаря твердорастворному упрочнению ниобием и молибденом, сплав полностью устойчив к хлоридному коррозионному растрескиванию под напряжением. Металл демонстрирует превосходную инертность в фосфорной, серной, уксусной и муравьиной кислотах, концентрированных щелочах, перегретом паре (свыше +500°C), геотермальных средах (до +250°C) и морской воде. В сегменте тяжелой запорной арматуры сплав выступает мировым стандартом для шельфовых платформ, манифольдов подводных добычных комплексов и систем переработки кислых газов. Корпуса и внутренние узлы оборудования надежно выдерживают жесткие комбинированные нагрузки: воздействие морской среды снаружи и мощные потоки многофазных углеводородов с аномально высоким содержанием сероводорода и углекислого газа изнутри. Сплав критически востребован для арматуры в системах сепарации пластовых флюидов, установках аминовой очистки газа, выпарных аппаратах и реакторах химического синтеза. Высокие механические характеристики материала гарантируют абсолютную геометрическую стабильность корпусов и долговечность прецизионных уплотнительных элементов при постоянном контакте с высококипящими кислотами, реакционными растворами и концентрированными рассолами. Высокая собственная твердость и пластичность сплава защищают рабочие поверхности от эрозионного и кавитационного износа при жестких гидравлических режимах. Верхний рабочий предел эксплуатации под давлением достигает +650°C, при этом сам металл сохраняет выдающуюся стойкость к жароокислению и газовой коррозии вплоть до +980°C на сбросных факельных линиях и в комплексах термического обезвреживания отходов. Использование этого сплава гарантирует многолетнюю безаварийную работу оборудования в условиях экстремальных термических и механических напряжений.
Monel 400
Высокощелочестойкий медно-никелевый сплав НМЖМц28-2,5-1,5 (мировые аналоги — Monel 400 / UNS N04400) обладает специфическим химическим профилем, делающим его незаменимым в технологических процессах с высокой концентрацией фторидов, щелочей и активного кислорода. Сплав устойчив к химическому разрушению в плавиковой (фтористоводородной) кислоте любых концентраций, осушенных газах фтора и хлора, а также в концентрированных растворах едкого натра. Медно-никелевая матрица придает металлу устойчивость к возгоранию в кислородной среде под высоким давлением и предотвращает искрообразование при механическом трении. За счет сочетания высокой пластичности и упругости материал сохраняет геометрию рабочих поверхностей и обеспечивает стабильное прилегание уплотнительных элементов при циклических нагрузках. Это определило его статус ключевого решения для блоков HF-алкилирования нефтеперерабатывающих заводов, установок получения каустической соды и кислородных коллекторов высокой ответственности. Материал одинаково надежно проявляет себя в морской гидроинженерии и добыче углеводородов. Он не подвержен растрескиванию и щелевому повреждению при длительном контакте с циркулирующей морской водой, высокотемпературным рассолом, а также неочищенным пластовым газом, насыщенным сероводородом и углекислотой. По регламентам международной практики, температурный рубеж применения сплава под давлением составляет +480°C (в бескислородных восстановительных условиях — до +538°C), тогда как для сухого фтора порог установлен на уровне +540°C, а для сухого хлора — +425°C. Важнейшим технологическим табу для данного металла являются среды с высоким окислительным потенциалом: влажная хлорная атмосфера, азотная кислота и растворы солей трехвалентного железа или меди, работа с которыми требует альтернативных никелевых или титановых сплавов.
Материал уплотнения на диске
Металл/резинографитовое кольцо
Многослойное металло-резинографитовое кольцо, состоящее из чередующихся слоев нержавеющей стали 08Х17Н13М2 и композитного материала — резинографита. Это специализированное решение для условий эксплуатации, где традиционный терморасширенный графит подвержен вымыванию. Главное преимущество этого материала заключается в монолитной структуре резинографита: высокотемпературный эластомер выступает в роли прочной связующей матрицы, которая надежно фиксирует частицы графита. Благодаря такой архитектуре мягкий наполнитель не вымывается и не разрушается даже при высокой скорости потока и наличии мелкодисперсных включений, песка, окалины или других твердых частиц. Специально разработанная рецептура композита позволяет кольцу стабильно работать при температурах до +300°C, сохраняя свою структурную целостность. Это оптимальное и долговечное решение для трубопроводов с неочищенной сетевой водой, шламовыми средами и нефтепродуктами с механическими примесями. Однако не следует отказываться и от классического графита, так как он рассчитан на работу в более высоких температурных диапазонах. Если средняя рабочая температура составляет около или выше +300°C, а сама среда чистая (например, острый пар), то лучшим и наиболее надежным решением будет применить традиционное металло-графитовое кольцо.
Металл/графитовое кольцо
Многослойное металло-графитовое кольцо, состоящее из чередующихся слоев нержавеющей стали 08Х17Н13М2 и терморасширенного графита, обеспечивает надежную герметичность при температурах до +400°C. Это идеальное решение для работы с чистыми высокотемпературными средами: перегретым паром, термальными маслами, горячими нефтепродуктами и очищенными дымовыми газами. Для долговечной работы узла важно учитывать ряд ограничений. При нагреве свыше +400°C графит подвержен термоокислению и начинает выгорать — в таких условиях требуются цельнометаллические уплотнения (исключение составляют пар и инертные среды, где допускается нагрев до +500°C). Материал также разрушается в сильных окислителях (горячих концентрированных кислотах) и боится абразива: твердые частицы быстро выбивают графитовый наполнитель, нарушая герметичность. Если абразив в потоке присутствует, а температура не превышает +300°C, оптимальной заменой станет металло-резинографитовое кольцо. Наконец, из-за риска попадания графитовых микроследов в среду эти уплотнения не применяют в пищевой и фармацевтической промышленности — там традиционно используется фторопласт.
Металл/фторопластовое кольцо
Многослойное металло-фторопластовое кольцо, состоящее из чередующихся слоев нержавеющей стали 08Х17Н13М2 и стеклонаполненного фторопласта Ф-4С15 (международное обозначение — RPTFE), предназначено для работы при температурах до +200°C. Введение стекловолокна устраняет главный недостаток чистого фторопласта — хладотекучесть (ползучесть под нагрузкой) — и существенно повышает износостойкость уплотнения. Это специализированное решение для сухих газообразных сред (азот, сжатый воздух, технический кислород, углекислый газ, природный газ, попутный нефтяной газ), а также для агрессивных химических жидкостей — концентрированных кислот (серной, азотной, соляной), растворителей и органических соединений. Для долговечной работы узла важно учитывать эксплуатационные ограничения. При нагреве свыше +200°C композит теряет форму и упругость. Кольцо с материалом Ф-4С15 категорически не применяется в средах с плавиковой кислотой (HF) и горячими концентрированными щелочами, так как они химически разрушают стекловолоконный наполнитель. Также уплотнение не предназначено для потоков с механическим абразивом (песок, шлам, окалина) и для эксплуатации в зонах с ионизирующим (радиационным) излучением.
Цельнометаллическое кольцо
Монолитное цельнометаллическое кольцо — это безальтернативное решение для экстремальных условий, где полимерные и слоистые уплотнения не выдерживают нагрузок или выгорают. Уплотнение изготавливается из химически стойких нержавеющих сталей (12Х18Н10Т, 10Х17Н13М2Т) или жаропрочных сплавов (Inconel, Hastelloy) и стабильно работает при температурах до +600°C. Для защиты от задиров и прикипания при жестком контакте «металл по металлу» контактирующие поверхности обязательно упрочняются азотированием или наплавкой кобальтовых сплавов (стеллитирование). Благодаря такой износостойкой конструкции кольцо абсолютно устойчиво к эрозии и механическим ударам, что делает его незаменимым при перекачке шлама, пульпы, кристаллизующихся нефтепродуктов, а также в энергетике на перегретом паре свыше +400°C.
